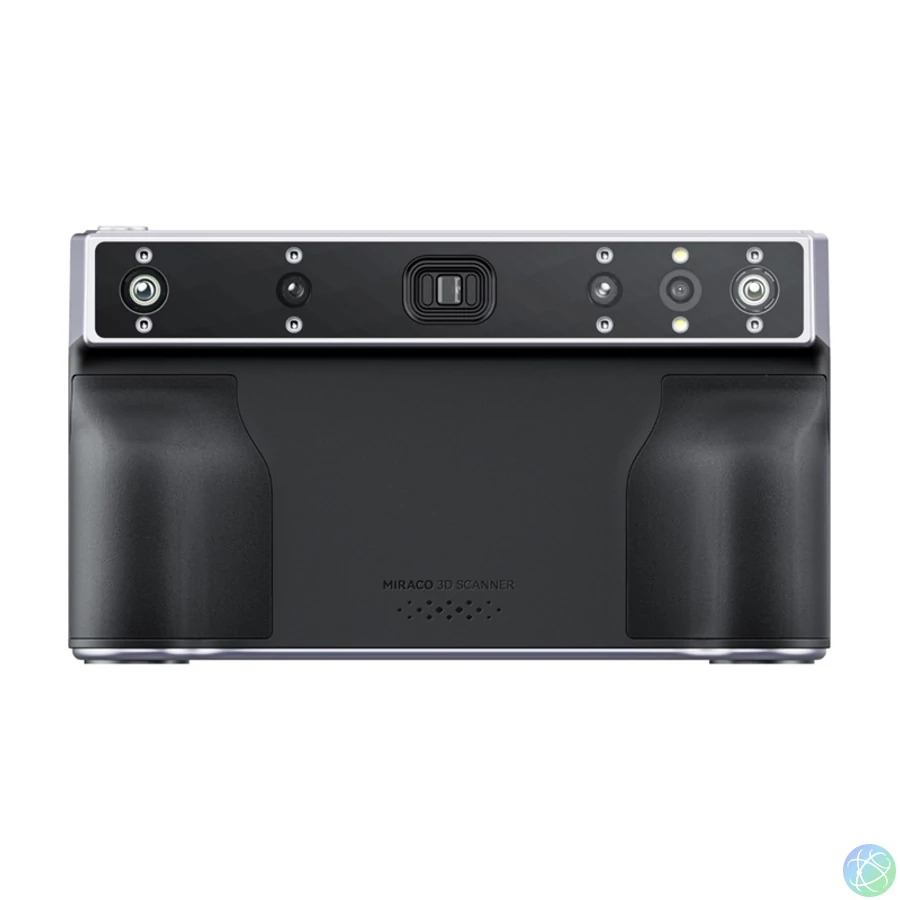

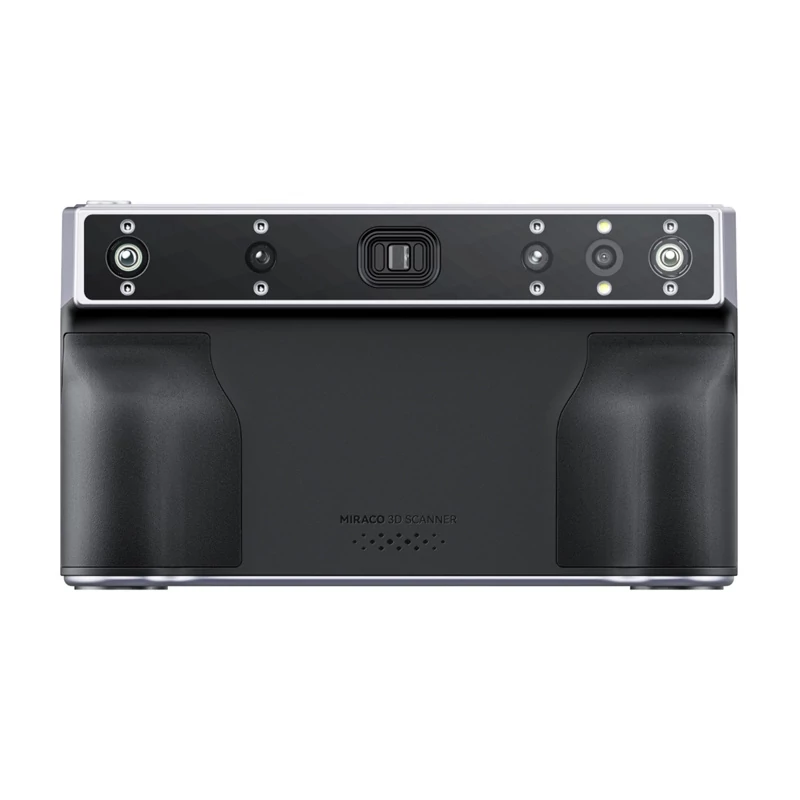

Revopoint Miraco Plus 3D szkenner

Revopoint Miraco Plus 3D-szkenner

A rangos 2024-es Red Dot-díjjal kitüntetett Revopoint Miraco Plus 3D-szkenner egy sokoldalú megoldás, amely ötvözi a fotogrammetriai méréstechnika ultraprecízségét a kisebb alkatrészek – például csavarok – és nagy ipari tárgyak szkennelésének rugalmasságával. Kétszeres optikai nagyítással és másodpercenként akár 20 képkockás sebességgel még a legbonyolultabb formák is tisztán és gyorsan rögzíthetők, míg a 48 MP-es RGB kamera élénk, természetes színvisszaadást biztosít 8K minőségben. A beépített 9 tengelyes IMU minden mozgást stabilizál, kiküszöbölve az elmosódást, a 180°-ban dönthető 2K AMOLED képernyő pedig lehetővé teszi a folyamat intuitív, valós idejű követését. Négylépéses munkafolyamatával (jelölő előkészítése, fényképezés, pontfelhő kiszámítása és rögzítése, valamint feldolgozás és export) a Miraco Plus egyszerűsíti a prototípus-készítést és a fejlett tervezést, a legmagasabb minőségű méréseket kínálva anélkül, hogy további szolgáltatásokat kellene igénybe venni.

Innovatív fotogrammetriai mérés

A Miraco Plus középpontjában egy rendkívül hatékony fotogrammetriai mérőrendszer áll, amely valós időben csökkenti a hibák felhalmozódását a pontfelhő egymást követő töredékeinek összekapcsolásakor. Ennek köszönhetően minden forma, még a legbonyolultabbak is, a lenyűgöző szobroktól a apró mechanikus alkatrészekig, páratlan konzisztenciával kerül leképezésre. Az egyes képkockák akár 0,04 mm-es pontosságával egyetlen részlet sem marad ki. A 0,02 mm + 0,05 mm × L (m) fotogrammetrikus hosszúsági pontosság biztosítja, hogy a modellje a tényleges méreteknek megfelelő legyen.

A mikroszkopikus csavaroktól a nagy ipari tárgyakig

A Miraco Plus könnyedén kezeli mind a finom ékszerdarabokat, mind a nagy autó- vagy motorkerékpár-alkatrészeket. A 2-szeres optikai nagyítás lehetővé teszi, hogy a legfinomabb részletekre is fókuszáljon, a másodpercenkénti 20 képkockás rögzítési sebesség pedig azt jelenti, hogy még a hosszú tárgyakat is gyorsan és simán szkennelheti. A két üzemmódot (egyszeri felvétel és folyamatos) igényeihez igazíthatja, függetlenül attól, hogy milyen összetett a szkennelt felület.

Páratlan színminőség és stabilitás

A beépített 48 MP-es RGB kamera 8K-s minőségben rögzíti a teljes színspektrumot, így a kész 3D-modellek nem igényelnek további színkorrekciót. A 9 tengelyes IMU-n (Inertial Measurement Unit, egy modul, amely gyorsulásmérők és giroszkópok segítségével méri egy tárgy térbeli gyorsulását és szögsebességét) alapuló stabilizálás kiküszöböli az elmosódást és a remegést, még akkor is, ha terepen vagy állvány nélkül dolgozik. A nagy, 180°-ban dönthető 2K AMOLED (Active-Matrix Organic Light-Emitting Diode, egy fejlett kijelzőtechnológia, amely szerves fénykibocsátó diódákat használ) képernyő lehetővé teszi a szkennelés előrehaladásának valós idejű követését bármilyen pozícióból.

Intuitív, négylépéses munkafolyamat

A teljes digitalizálási munkafolyamat négy egyszerű lépésre redukálható, amelyeket a végső exportig anélkül hajtanak végre, hogy az adatokat elmozdítanák az eszközről – az első lépés az előkészítés (a mellékelt mérőszalagok, kódolt célpontok és jelölők elhelyezése a tárgyon vagy körülötte – ezek szolgálnak referenciaként a fotogrammetriai elemzéshez), a fényképezés (készítsen fényképeket különböző szögekből és magasságokból, amíg az objektum minden része a képkockába nem kerül), a pontfelhők kiszámítása és rögzítése (a Miraco Plus automatikusan felismeri a jelölők pozícióját, egyesíti a felvételeket és létrehoz egy konzisztens pontfelhőt), valamint a feldolgozás és exportálás (a fejlett szoftver lehetővé teszi a modell javítását, szűrését és szerkesztését, majd a kész fájl egyetlen kattintással történő exportálását asztali számítógépre vagy felhőbe).

A készlet tartalma

• Miraco Plus 3D szkenner
• mérőszalagok
• mágneses jelölőkészlet
• ragasztós jelölőkészlet
• állvány
• forgóállvány
• mellszobor (szkenneléshez)
• forgóállvány-burkolat
• jelölők
• 65 W-os adapter két USB Type-C porttal
• 4 db kalibrációs lemez nagy távolságú szkenneléshez
• kalibrációs lemez burkolat
• kalibrációs lemez közeli szkenneléshez
• USB Type-C – HDMI adapter
• USB Type-C – Type-A adapter
• csuklópánt
• hordtáska
• felhasználói kézikönyv

Szavatosság: a jogszabályi előírások szerint.
